ที่ทำงานฟันเลื่อย แคทวอล์ค ตะแกรงเหล็กไม่ลื่น Q235 เหล็กกล้าคาร์บอน

ที่ทำงานฟันเลื่อย แคทวอล์ค ตะแกรงเหล็กไม่ลื่น Q235 เหล็กกล้าคาร์บอน

บันไดกันลื่นสำหรับแท่นเหล็กในโรงงานเคมี แคทวอล์ค Steel Grating

บทนำตะแกรงเหล็กแคทวอล์

คุณภาพของแผ่นตะแกรงเหล็กเท้าโดยทั่วไปคือเหล็กกล้าคาร์บอนต่ำ Q235
รุ่นทั่วไปคือ 253, 255, 303, 305, 323, 325, 403, 404, 405, 503, 504, 505 และข้อกำหนดอื่นๆ
เราใช้เหล็กแบนเฉือนตามยาวเป็นหลัก ความต้องการพิเศษสามารถปรับแต่งเหล็กแผ่นรีดร้อนชนิดม้วน
ฟันเหล็กแบน: ชนิดและเหล็กแบนธรรมดา ความแตกต่างคือด้านหนึ่งของเหล็กแบนมีรอยฟันไม่เท่ากัน
ส่วนใหญ่อยู่ในลื่นไถล
เหล็กแบน Type I: หนาทั้งสองด้านและบางตรงกลาง
เหล็กสี่เหลี่ยมบิด: โดยทั่วไปมีเหล็กสี่เหลี่ยม 5X5 6X6 8X8 ความหนาของแผ่นเหล็กบิดสามารถเข้าถึง 5 ซม. ในการออกแบบการผลิต เราสามารถขึ้นอยู่กับการคำนวณทางวิทยาศาสตร์ของผลลัพธ์ที่ค่อนข้างประหยัด และแข็งแกร่ง
แผ่นตะแกรงเหล็กเท้าโดยทั่วไปแบ่งออกเป็นสามประเภทหนึ่งคือแผ่นขั้นบันไดที่ใช้บนบันไดเหล็ก อีกอันคือแผ่นตะแกรงเหล็กที่ใช้บนแท่นรับน้ำหนักและบรรทุกคน และอีกอันคือแผ่นปิดร่องลึกที่ใช้สำหรับการระบายน้ำในร่องลึก

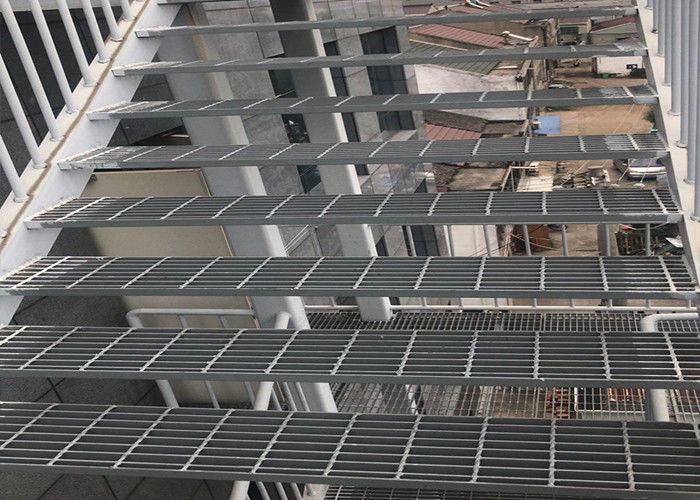

กระดานกรณีเหล็กเหยียบเรียกอีกอย่างว่าแผ่นขั้นบันได, ดอกยางบันไดเหล็ก, แผ่นขั้นบันได, เหยียบบันได, ตามการติดตั้ง, โดยทั่วไปสามารถแบ่งออกเป็นสองประเภทของการเชื่อมและสลักเกลียว, ถ้าแผ่นขั้นบันไดเหล็กเชื่อมโดยตรงกับ เหล็กแผงด้านข้างและไม่ต้องเพิ่มแผ่นขั้นค่อนข้างประหยัดและทนทานแต่ไม่เปลี่ยนแปลงในการรื้อ
แผ่นปิดขั้นบันไดแบบยึดแน่นทั้งสองด้านต้องใช้แผ่นด้านข้างที่หนาขึ้น และแผ่นด้านข้างถูกเจาะ ยึดด้วยสลักเกลียวโดยตรง และสามารถนำกลับมาใช้ใหม่ได้หลายครั้ง
แผ่นตะแกรงเหล็กเท้าเป็นแผ่นบันไดเหล็กมีข้อดีของการติดตั้งที่ง่ายมาก ไม่จำเป็นต้องติดตั้งที่ซับซ้อน ระบายอากาศ แสง กระจายความร้อน ป้องกันการระเบิด ประสิทธิภาพป้องกันการลื่นไถล ความแข็งแรงสูง โครงสร้างเบา ทนทาน การบำรุงรักษาคือ ง่ายมาก ป้องกันการสะสมของสิ่งสกปรกเป็นต้น.

ข้อมูลจำเพาะของตะแกรงเหล็กแคทวอล์ก

เหล็กแบนทั่วไป: วัสดุวัสดุทั่วไปคือ Q235รุ่นทั่วไปโดยทั่วไปคือ 203 253 255 303 305 323 325 403 404 405 503 505 605 705 และข้อกำหนดอื่น ๆ เหล็กแบนฟัน: รุ่นและเหล็กแบนธรรมดา ความแตกต่างคือด้านหนึ่งของเหล็กแบนมีร่องซิกแซกไม่สม่ำเสมอ ส่วนใหญ่ใช้สำหรับ แผ่นย่างป้องกันการลื่นไถล มีเครื่องหมาย "S"

แอพลิเคชันตะแกรงเหล็กแคทวอล์

ใช้กันอย่างแพร่หลายใน: โรงไฟฟ้า, โรงงานเคมี, โรงกลั่นน้ำมัน, โรงงานเหล็ก, โรงงานกระดาษ, โรงงานเครื่องจักร, โรงงานปูนซีเมนต์, วิศวกรรมเทศบาล, การบำบัดน้ำเสีย, อุตสาหกรรมยา, การแปรรูปอาหารและอื่น ๆ

ข้อดีของตะแกรงเหล็ก แคทวอล์ค

1. ความสูงและโครงสร้างเบาแข็งแรง

2, ความสามารถในการป้องกันสนิมมีความแข็งแรง;

3. รูปลักษณ์ที่สวยงามและพื้นผิวที่สดใส

4, ไม่มีสิ่งสกปรก, ไม่มีฝนและหิมะ, ไม่มีน้ำ, ทำความสะอาดตัวเอง, ดูแลรักษาง่าย;

5, การระบายอากาศ, แสง, การกระจายความร้อน, ป้องกันการลื่นไถล;

6 ง่ายต่อการติดตั้งและถอดแยกชิ้นส่วน

กระบวนการผลิตตะแกรงเหล็กแคทวอล์ก

ประเด็นสำคัญของเทคโนโลยีการเชื่อมตะแกรงเหล็ก

ในแต่ละจุดตัดของเหล็กแบนรับน้ำหนักและเหล็กเส้น จะต้องยึดด้วยการเชื่อม โลดโผน หรือล็อคแรงดัน2 การเชื่อมกริดเหล็กที่ต้องการเลือกการเชื่อมแบบต้านทานแรงดัน สามารถเลือกการเชื่อมอาร์กได้3ล็อคกดของแผ่นตะแกรงเหล็กสามารถใช้กดแถบขวางเป็นเหล็กแบนโหลดและแก้ไขได้ 4 แผ่นเหล็กควรขึ้นอยู่กับความต้องการของผู้ใช้แปรรูปเป็นรูปทรงต่างๆ

แผ่นตะแกรงเหล็กทำจากเหล็กแบนตามระยะและแท่ง (เหล็กสี่เหลี่ยมบิด เหล็กสี่เหลี่ยม เหล็กกลม เหล็กแบน ฯลฯ) สำหรับการแทรกซึมและการจัดวาง และเชื่อมเป็นเหล็กสำเร็จรูปชนิดที่มีตะแกรงสี่เหลี่ยม ในศูนย์แผ่นตะแกรงเหล็กใช้เป็นหลักในการทำแผ่นปิดท่อ แผ่นช่องโครงสร้างเหล็ก แผ่นบันไดเหล็ก ฯลฯ แถบมักจะทำจากเหล็กสี่เหลี่ยมบิด ตะแกรงเหล็กมักจะทำจากเหล็กกล้าคาร์บอน และพื้นผิวของมันคือสังกะสีแบบจุ่มร้อนซึ่งสามารถป้องกันการเกิดออกซิเดชันได้นอกจากนี้ยังสามารถเลือกการผลิตเหล็กกล้าไร้สนิมได้อีกด้วยตะแกรงเหล็กมีหน้าที่ในการระบายอากาศแสงสว่างการกระจายความร้อนป้องกันการลื่นไถลและการระเบิด

วิธีการติดตั้ง

ใช้คลิปติดตั้งบอร์ดเคสเหล็กสำหรับติดตั้งเคสบอร์ดเหล็กที่ไม่ทำลายลักษณะของการเคลือบโดยทั่วไปมักใช้กับแผ่นเหล็กที่ใช้ด้านบนมักจะต้องถอดแผ่นเหล็กแต่ละแผ่นต้องใช้คลิปติดตั้งอย่างน้อยสี่อันแต่ละมุม a สำหรับแผ่นเหล็กที่มีพื้นที่ขนาดใหญ่ควรรับประกันต่อตารางเมตรของจำนวนการติดตั้งแผงเคสเหล็กจะต้องไม่น้อยกว่า 4 แคลมป์ยึดแผ่นตะแกรงเหล็กแบ่งออกเป็นสามส่วน: แคลมป์บน แคลมป์ล่าง และน๊อตยึด
